فیزیک سایه ها: حلT{0}}مناطق تاریک حباب شکلبا اپتیک نامتقارن

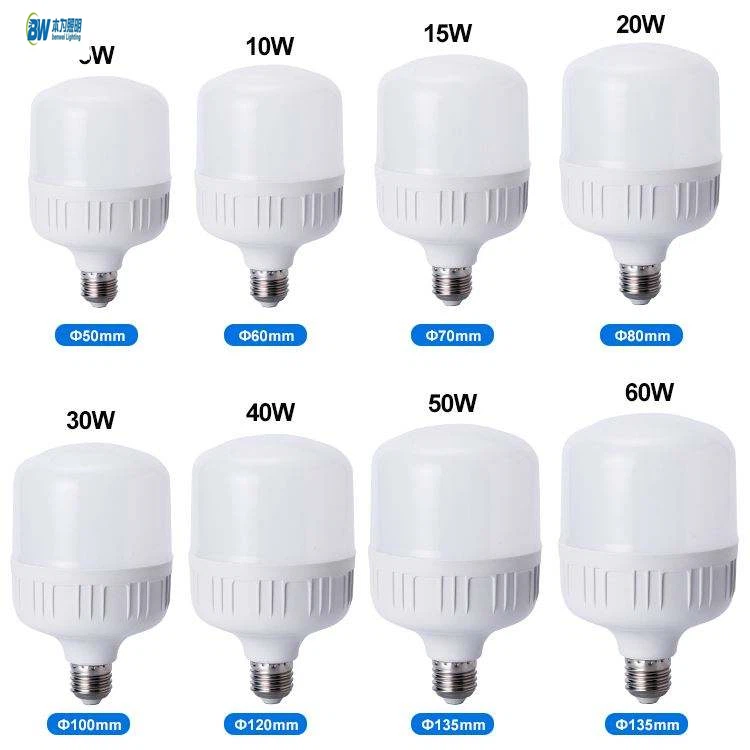

لامپهای الایدی{0}}شکل T با یک پارادوکس نوری ذاتی روبرو هستند: ضریب شکل افقی آنها اتلاف حرارت عالی را امکانپذیر میکند، اما یک "منطقه تاریک" محوری ایجاد میکند که برنامههای کاربردی نور پایین را آزار میدهد. این اثر سایه از محدودیتهای هندسی اساسی ناشی میشود که طرحهای عدسی نامتقارن به طور منحصربهفردی برطرف میکنند.
آناتومی منطقه تاریک
هنگامی که پایه{0}}روی پایین (جهت استاندارد) نصب میشود، ساختار لامپ T-سه مانع نوری- ایجاد میکند:
قرار دادن LED- COBهایی که به صورت افقی نصب شده اند، به سمت پایین سایه می اندازند
بدنه هیت سینک- ستون آلومینیومی مرکزی 30-40٪ از انتشار پایین را مسدود می کند
تلفات بازتابی - Light striking the bulb neck at >زاویه تابش 80 درجه به داخل منعکس می شود
نتیجه: یک فضای خالی مخروطی 30-50 درجه در زیر لامپ که در آن روشنایی 70-90٪ نسبت به خروجی جانبی کاهش می یابد.
راه حل ها و محدودیت های سنتی
| روش | تاثیر بر منطقه تاریک | معایب |
|---|---|---|
| گنبدهای دیفیوزر | کاهش 20 تا 30 درصدی | 15-25٪ از دست دادن لومن، خیره کننده |
| ال ای دی های SMD پایین | 40 درصد بهبود | +30٪ بار حرارتی، هزینه ↑ 25٪ |
| پوشش های انعکاسی | اثر حداقلی | Yellowing at >85 درجه |
لنزهای نامتقارن: راه حل فوتونیک
لنزهای نامتقارن TIR (بازتاب داخلی کل) از طریق تغییر جهت پرتوی دقیق به مشکل حمله می کنند:
استراتژی نوری هسته
نیمکره بالا
کنترل نور: اشعه ها را در منطقه 0-60 درجه هماهنگ می کند
ویژگی لنز: منشورهای شیبدار- (زوایای ۵۵ تا ۶۵ درجه)
نیمکره پایین
کنترل نور: نور را به شدت به سمت پایین می شکند
ویژگی لنز: حلقههای کم عمق-فرنل زاویهدار (۱۲ تا ۱۸ درجه)
مقایسه مسیر نور:
لنز استاندارد:
زاویه اشعه ← 0 درجه (محوری): 85% انتقال
زاویه اشعه ← 70 درجه (به سمت پایین): 30% انتقال
لنز نامتقارن:
زاویه اشعه ← 0 درجه: 92% انتقال
زاویه اشعه ← 70 درجه: 78% انتقال
طراحی اثبات شده: نمایه Batwing
راهحلهای-با عملکرد بالا اتخاذ میشوندتوزیع نور batwing:
اوج شدت: در 30 درجه و 60 درجه (نه 0 درجه)
پر شدن منطقه تاریک: فوتون های تغییر مسیر از مناطق جانبی 100-120 درجه
کارایی: Maintains >90% استفاده از نور در مقابل{1}}% در لامپ های پراکنده
مطالعه موردی: لامپ 800lm E26 T{2}}
| پارامتر | لنز متقارن | لنز نامتقارن |
|---|---|---|
| روشنایی محوری (0 درجه) | 35 لوکس | 210 لوکس |
| طول عمر L70 | 25000 ساعت | 35000 ساعت* |
| یکنواختی پرتو | 1:8.5 | 1:2.3 |
| کارایی سیستم | 88 lm/W | 94 lm/W |
| *کاهش بار حرارتی از SMD های حذف شده |
ملاحظات تولید
قالب گیری تزریقی
عدسیهای دوتایی-به قالبهای جانبی{1} نیاز دارند (+15% هزینه ابزار)
Draft angles: >1 درجه روی مناطق فرنل برای جلوگیری از چسبندگی
انتخاب مواد
نوری-PMMA درجه (92% انتقال)
UV-stabilized grades prevent yellowing (>50000 ساعت)
سیستم های تراز
تحمل موقعیت لنز-به-COB: ±0.15 میلی متر
تراز بینایی رباتیک توصیه می شود
فیزیک پشت راه حل
لنزهای نامتقارن بهره برداری می کنندقانون اسنلوشرایط مرزی TIR:
با ایجاد عمدی ناپیوستگی های ضریب شکست (PMMA: 1.49، هوا: 1.0)، وجوه{2}}پایین به زوایای بحرانی تا 42.2 درجه دست می یابند. این خمش شدید پرتو را با اپتیک متقارن غیرممکن می کند.
وقتی تقارن غالب می شود
طرح های نامتقارن دارای معاوضه هایی هستند:
خطر تابش خیره کننده جانبی: برای زوایای 80 درجه + به ریز{0}}لوورها نیاز دارد
تغییر رنگ: تغییرات CCT تا 200K در مناطق لبه
حق بیمه هزینه: 18-22 درصد بیشتر از لنزهای استاندارد
برای لامپ های همه جهته (A-شکل)، طرح های متقارن ترجیح داده می شوند.
نتیجه گیری: دقت بیش از قدرت
T{0}}مناطق تاریک لامپ با افزودن لومن بیشتر حل نمیشوند، بلکه با تغییر جهت فوتونهای موجود از طریق اپتیک محاسباتی حل میشوند. عدسی های نامتقارن با تبدیل ساختارهای انسدادی به عناصر هدایت کننده نور، نقاط ضعف هندسی را به فرصت تبدیل می کنند. این رویکرد نشان می دهد که در روشنایی پیشرفته، کنترل بردار نور اغلب بیش از کمیت آن اهمیت دارد. همانطور که لامپهای T-برای کاربردهای با ارزش- مانند نورپردازی موزهها و لامپهای جراحی تکامل مییابند، طرحهای نوری نامتقارن به معیار تبدیل میشوند - ثابت میکند که گاهی اوقات، متعادلترین نور به اپتیکهای عمدی نامتعادل نیاز دارد.
