تسلط بر طیف: مهندسی پشت سرسفید/RGB دوگانه-کنترل نور پایین پانل رنگ و وفاداری رنگ

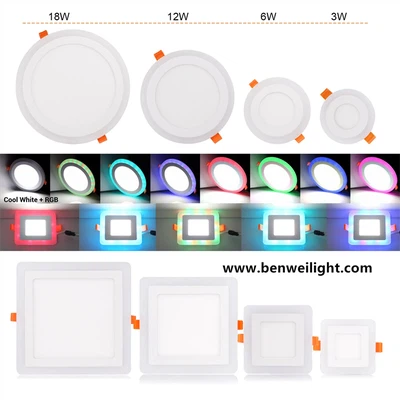

نورهای پایین صفحه دو رنگ{0} سفید/RGB نشان دهنده اوج تطبیق پذیری در نورپردازی مدرن است که به طور یکپارچه روشنایی عملکردی را با محیط پویا ترکیب می کند. دستیابی به کنترل مستقل یا ترکیبی نور سفید قابل تنظیم (به عنوان مثال، 2700K-6500K) و رنگ های پر جنب و جوش RGB، در حالی که دقت رنگ بی عیب و نقص و خروجی نور یکنواخت را تضمین می کند، نیاز به مهندسی پیچیده در چندین حوزه دارد. بیایید فناوری تامین انرژی این لامپ های هوشمند را تشریح کنیم.
1. بنیاد معماری: توپولوژی راننده و منطق کنترل
چالش اصلی در مدیریت مستقل دو منبع نور مجزا در یک دستگاه است: یک آرایه LED سفید قابل تنظیم (معمولاً تراشههای سفید سرد و گرم سفید را ترکیب میکند) و یک آرایه LED RGB (تراشههای قرمز، سبز، آبی). این امر مستلزم یک معماری پیچیده درایور است:
تقسیم{0}تراشههای درایور کانال:این رایج ترین و منعطف ترین رویکرد برای-روشن های پایین نور با عملکرد بالا است.
ساختار:از مدارهای درایور (کانال) مجزا و اختصاصی برای آرایه سفید قابل تنظیم (TW) و آرایه RGB استفاده می کند. اغلب، خود کانال TW ممکن است به دو کانال فرعی برای LED های CW و WW تقسیم شود. کانال RGB دارای سه کانال فرعی (R، G، B) است.
کنترل:هر کانال/زیر{0}کانال سیگنالهای مدولاسیون عرض پالس مستقل (PWM) یا کاهش جریان ثابت (CCR) را از یک میکروکنترلر مرکزی (MCU) دریافت میکند. این امکان کم نور دقیق و جداگانه عناصر CW، WW، R، G و B را فراهم می کند.
مزایا:کنترل مستقل واقعی را فعال می کند. نور سفید را می توان به آرامی در محدوده CCT تنظیم کرد بدون اینکه روی RGB تأثیر بگذارد، و بالعکس-. حالت های میکس (به عنوان مثال، اضافه کردن یک رنگ ظریف RGB به یک سفید خاص) با کم نور کردن همزمان کانال های سفید و رنگی مربوطه به دست می آید. دانه بندی عالی را ارائه می دهد و تداخل بین دو سیستم نور را به حداقل می رساند. مدیریت توان بالاتر در هر کانال را تسهیل می کند.
معایب:طراحی پیچیده تر PCB، تعداد قطعات و هزینه بالقوه بالاتر.
راه حل های IC یکپارچه:آی سی های درایور بسیار یکپارچه در حال ظهور چندین کانال را در یک تراشه واحد ترکیب می کنند.
ساختار:یک آی سی منفرد ممکن است شامل 5 کانال خروجی مستقل (CW، WW، R، G، B) یا ترکیبی بهینه شده برای منطق کنترل RGBW باشد.
کنترل:MCU از طریق پروتکل هایی مانند I2C، SPI یا رابط های اختصاصی با آی سی درایور یکپارچه ارتباط برقرار می کند و دستوراتی را برای سطح روشنایی مورد نظر برای هر کانال ارسال می کند. آی سی تولید پیچیده PWM و مقررات فعلی را به صورت داخلی کنترل می کند.
مزایا:طرح PCB ساده شده، تعداد قطعات و اندازه برد به طور بالقوه کاهش می یابد. اغلب شامل ویژگیهای پیشرفتهای مانند حفاظت حرارتی داخلی، تشخیص عیب، و منحنیهای کم نورتر میشود. توسعه سیستم عامل آسان تر
معایب:ممکن است انعطافپذیری کمتری را برای برنامههای کاربردی{0} بسیار پرقدرت در مقایسه با طرحهای مجزای مجزا{1} ارائه دهد. انتخاب آی سی خاص می تواند در ویژگی های کنترل خاصی قفل شود. هزینه می تواند متفاوت باشد.
حکم:در حالی که آی سی های یکپارچه در حال افزایش هستند، به ویژه در محصولات متمرکز-میان رده و{1}}هوشمند،نورهای پایین صفحه-دوگانه{1}بالا{1}}روی صفحه رنگی عمدتاً به ساختارهای درایور کانال قوی-متکی هستندبرای حداکثر انعطاف پذیری، وفاداری کنترل مستقل، و کنترل قدرت مورد نیاز برای روشنایی یکنواخت پانل. MCU به عنوان هادی عمل می کند و دستورات ورودی یا اتوماسیون کاربر را تفسیر می کند و آنها را به سیگنال های PWM دقیق برای هر کانال درایور ترجمه می کند.
2. کیمیاگری اختلاط نور:جلوگیری از انحراف رنگ
دستیابی به رنگ مورد نظر - چه یک CCT خاص مانند 4000K یا یک رنگ روشن RGB - نیاز به ترکیب کامل انتشارهای LED جداگانه دارد. انحراف رنگ (بازده نور به طور قابل توجهی با هدف متفاوت است) و لکه های نوری ناهموار (جداسازی رنگ قابل مشاهده یا "حباب ها") خرابی های مهم هستند. در اینجا نحوه مبارزه با آنها آمده است:
صحافی دقیق (مرتب سازی):این استاولین و مهم ترین دفاع.
LED ها، حتی از همان دسته، دارای تغییرات جزئی در رنگی بودن (مختصات رنگ x، y) و ولتاژ جلو هستند. سازندگان به طور دقیق LED ها (سطل) را در گروه های تحمل بسیار محکم آزمایش و مرتب می کنند.
سفید قابل تنظیم:ال ای دی های CW و WW نه تنها برای روشنایی، بلکه به دلیل رنگی بودن و CCT خاص خود در آن قرار می گیرند. استفاده از ال ای دی های CW و WW نزدیک به هم ترکیب CCT قابل پیش بینی را در سراسر محدوده تضمین می کند.
RGB:ال ای دی های قرمز، سبز و آبی برای طول موج و روشنایی غالب به صورت محکم در هم قرار گرفته اند. این تضمین میکند که وقتی در یک سطح جریان رانده میشوند، وسایل مختلف رنگ یکسانی تولید میکنند.
نتیجه:استفاده از الایدیهایی که در ردیف ضعیف قرار گرفتهاند، ترکیب رنگها را در چندین لامپ غیرممکن میکند و باعث انحراف در یک فیکسچر میشود.
تسلط بر مهندسی نور:چیدمان فیزیکی و انتشار بسیار مهم است.
چیدمان آرایه LED:LED های CW، WW، R، G و B در یک الگوی بسیار بهینه، اغلب تصادفی یا پراکنده در سراسر سطح پانل مرتب شده اند. این مانع از خوشهبندی رنگهای مشابه میشود که باعث ایجاد لکه میشود.
انتشار چند لایه:قرار دادن یک دیفیوزر روی LED ها کافی نیست.
نوری اولیه (اختیاری):اپتیک های ثانویه منفرد (مانند لنزهای کوچک یا بازتابنده ها) روی هر تراشه LED می توانند به شکل دهی پرتو اولیه و شروع فرآیند اختلاط کمک کنند.
اتاق اختلاط/فاصله:یک فضای خالی مهم (یا صفحه راهنمای نور) بین برد LED و پخش کننده اولیه وجود دارد. این به فوتون های LED های رنگی مختلف اجازه می دهد تا به اطراف بپرند و ترکیب شوندقبل ازضربه زدن به دیفیوزر
پشته دیفیوزر:به طور معمول، 2-3 لایه از مواد پخش تخصصی استفاده می شود:
دیفیوزرهای بافت عمیق/ساختار یافته:اینها نور را به شدت پراکنده می کنند، الگوهای پرتو را شکسته و اختلاط شدید را مجبور می کنند.
دیفیوزرهای کولیمینگ/هولوگرافیک:می تواند به کنترل زاویه پرتو کمک کند و در عین حال به یکنواختی کمک کند.
پخش کننده صاف نهایی:از نظر بصری ظاهری بدون درز و سطح یکنواخت را ارائه می دهد.
میکرو-آرایههای لنز (MLA):پانلهای پیشرفته ممکن است از لایهای از لنزهای کوچک استفاده کنند که دقیقاً روی آرایه LED قرار گرفتهاند تا نور را بهطور بهینه به داخل محفظه اختلاط/دیفیوزر هدایت کنند.
کالیبراسیون و جبران الکترونیکی:نرم افزار حلقه را می بندد.
کالیبراسیون کارخانه:دستگاههای{0}بالا خروجی واقعی هر کانال (x، y، Y یا دادههای طیفی) را اندازهگیری میکنند و ضرایب کالیبراسیون منحصربهفرد را در MCU ذخیره میکنند. این تغییرات جزئی binning و تحمل راننده را تصحیح می کنددر هر فیکسچر.
جبران حرارتی:خروجی رنگ LED با دما کمی تغییر می کند (به خصوص آبی و سبز). سیستم عامل MCU دما را (از طریق سنسور) نظارت می کند و نسبت های PWM را به صورت پویا تنظیم می کند تا نقطه رنگ مورد نظر را حفظ کند.
بسته-بازخورد حلقه (نادر، در حال ظهور):برخی از سیستمهای-بالا-حسگرهای رنگی کوچک را در خود دستگاه تعبیه میکنند که دائماً نور خروجی را اندازهگیری میکنند و اصلاحات را در زمان واقعی به MCU برمیگردانند.
الگوریتم های کنترل پیشرفته:MCU فقط سطوح PWM ثابت را تنظیم نمی کند. از الگوریتمهای پیچیده برای ترجمه رنگهای هدف (مثلاً CCT، Hue/Saturation یا مختصات xy خاص) به مقادیر دقیق PWM مورد نیاز برای هر کانال، با فاکتورگیری در دادههای کالیبراسیون و خوانشهای حرارتی استفاده میکند. این تضمین می کند که رنگ درخواستی با دقت به دست می آید.
3. دستیابی به نور مخلوط بدون درز
هنگام مخلوط کردن رنگ سفید قابل تنظیم و RGB برای ایجاد یک رنگ ترکیبی (به عنوان مثال، یک سفید گرم با رنگ ظریف کهربایی)، توپولوژی راننده و الگوریتم های کنترل واقعاً می درخشند:
تعریف هدف:کاربر یک CCT سفید پایه (به عنوان مثال، 3000K) و یک رنگ RGB مورد نظر (به عنوان مثال، Amber) را انتخاب می کند.
پردازش الگوریتم:MCU شدت های مورد نیاز را محاسبه می کند:
نسبت PWM را برای LED های CW و WW به 3000K تعیین می کند.
نسبت PWM را برای LED های R و G (و بالقوه کاهش یافته B) برای ایجاد Amber تعیین می کند.
خروجی نهایی را توسطترکیب افزودنیاین دو طیف نوری این شامل کاهش کمی از شدت رنگ پایه و اضافه کردن شدت RGB محاسبه شده است.
اجرای درایور:درایورهای کانال تقسیم{0}} سیگنال های PWM به روز شده را برای همه 5 کانال به طور همزمان دریافت می کنند.
ترکیب نوری:آرایه LED پراکنده و پخش کننده های پیچیده به طور فیزیکی نور تمام کانال های فعال را به یک پرتو واحد و یکنواخت از نور سفید رنگی مورد نظر مخلوط می کنند. باینینگ دقیق تضمین می کند که Amber از آرایه RGB به طور قابل پیش بینی با رنگ سفید 3000K ترکیب می شود.
نتیجه گیری: سمفونی فناوری
جادوی نور پایین صفحه دو رنگ-سفید/RGB نه در یک جزء، بلکه در ادغام هماهنگ چندین فناوری پیشرفته نهفته است.معماریهای درایور مجزا{0}}کانال، مسیرهای کنترل مستقل ضروری را ارائه میکنند. محفظه دقیق LED اساس دقت رنگ را تشکیل می دهد. سیستمهای انتشار نوری چند لایه، طرحبندیهای LED با دقت طراحیشده، و اتاقهای اختلاط موتور فیزیکی یکنواختی هستند.در نهایت،سیستم عامل پیچیده MCU با کالیبراسیون و مدیریت حرارتی به عنوان هادی هوشمند عمل می کند.تبدیل خواسته های کاربر به نور کاملاً اجرا شده. این سمفونی پیچیده است که به این وسایل اجازه می دهد تا هم نورپردازی دقیق عملکردی و هم رنگ پویا گیرا را ارائه دهند، همگی از یک صفحه یکپارچه و یکنواخت، عاری از انحراف یا لکه های ناهموار. همانطور که آی سی های راننده قدرتمندتر می شوند و علم نوری پیشرفت می کند، می توانیم انتظار وفاداری و کنترل بیشتری را در آینده روشنایی هیبریدی داشته باشیم.
