انقلابی در روشنایی صنعتی: تجزیه و تحلیل فنی و ایمنی چراغ های مدرن High Bay
این تجزیه و تحلیل فنی عمیق، پیشرفتهای حیاتی را بررسی میکندنور خلیج بالاطراحی، با تاکید بر ایمنی، بهره وری انرژی، و یکپارچگی عملیاتی بلند مدت-. این مقاله مبتنی بر مهندسی نوآورانه افشا شده در حق اختراع CN222142773 U، تغییر به سمت مدیریت حرارتی تقسیمبندی شده و ویژگیهای ایمنی یکپارچه را شرح میدهد. با پیروی از اصول EEAT (تجربه، تخصص، اقتدار، اعتماد)، این بحث از استانداردهای معتبر و داده های تجربی برای راهنمایی مدیران تأسیسات، افسران ایمنی و طراحان نور در انتخاب بهینه استفاده می کند.صنعتیچراغ های LED با فاصله بالا برای انبارها، کارخانه های تولیدی و سالن های ورزشی.
1. معماری حرارتی پیشرفته چگونه طول عمر و قابلیت اطمینان چراغ های High Bay را افزایش می دهد؟
طول عمر عملیاتی و پایداری فتومتری یکصنعتیچراغ LED بالا عمدتاً توسط کارایی مدیریت حرارتی آن کنترل می شود. طرحهای لامپهای سنتی معمولاً{1}}درایور LED-منبع قابل توجهی از گرمای اتلاف- را باموتور نور LEDدر یک محفظه واحد این پیکربندی یک بار حرارتی مرکب ایجاد می کند و دمای محل اتصال (Tj) را افزایش می دهد.تراشه های LEDو تسریع استهلاک لومن، فرآیندی که در آن خروجی نور در طول زمان کاهش مییابد. طراحی نوآورانه مشخص شده در حق اختراع CN222142773 U یک تغییر پارادایم را از طریق یکسیستم مدیریت حرارتی بخش. این معماری به صورت فیزیکی ایزوله می کندواحد منبع تغذیه، در داخل یک اختصاص داده شده قرار داردحفره قدرت، ازماژول های LED، که به صورت جداگانه نصب می شوندحفره های دفع گرمادر کنار واحد مرکزی این محفظه ها فقط از طریق مهر و موم متصل می شوندبلوک کانال سیم کشیبرای هدایت الکتریکی این جداسازی بحرانی مانع از{1}}گرمای تولید شده توسط راننده میشود تا محیط حرارتی LEDها را از قبل آماده کند، و به هر زیرسیستم اجازه میدهد تا راهحل خنککننده اختصاصی- مانند گستردهپره های هیت سینک آلومینیومیروی محفظه های LED و جریان هوای همرفتی در اطراف درایور{0}}تا در حداکثر راندمان کار کنند. برای مهندسانی که مشخص می کنندراه حل های روشنایی انبار، این به طور مستقیم به تعمیر و نگهداری لومن برتر ترجمه می شود، به طور بالقوه بیش از L90 > 100000 ساعت، و کاهش شدید هزینه کل مالکیت با به حداقل رساندن دفعات تعمیر و نگهداری در ارتفاع بالا و تعویض وسایل.
جدول 1: تجزیه و تحلیل مقایسه ای: سنتی در مقایسه با بعدی-طراحی حرارتی سبک خلیج بزرگ
|
پارامتر طراحی |
طراحی یکپارچه سنتی |
-طراحی بخشبندیشده نسل بعدی (CN222142773 U) |
|---|---|---|
|
فلسفه چیدمان حرارتی |
بار حرارتی ترکیبی از راننده و LED در یک حفره. |
از نظر فیزیکی ایزوله شده استحفره رانندهوحفره های اتلاف حرارت LED. |
|
تعامل منبع گرمایی |
گرمای اتلاف راننده دمای محیط اطراف LED ها را افزایش می دهد و Tj آنها را افزایش می دهد. |
تداخل حرارتی حذف می شود. درایور و LED ها به طور مستقل خنک می شوند. |
|
مکانیسم خنک کننده اولیه |
هیت سینک منفرد، اغلب بزرگ، سعی در مدیریت بار حرارتی ترکیبی دارد. |
اختصاص داده شده استپره های هیت سینک آلومینیومیدر ماژول های LED؛ همرفت غیرفعال بهینه شده برای راننده |
|
تاثیر بر دمای اتصال LED (Tj) |
Tj بالاتر و پایدارتر، منجر به تسریع پوسیدگی لومن و تغییر رنگ بالقوه می شود. |
Tj پایین تر و پایدارتر، شار نوری و رنگی ثابت را در طول عمر تضمین می کند. |
|
تعمیر و نگهداری و سرویس |
خرابی درایور معمولاً مستلزم جداسازی کل محفظه نوری یا تعویض کامل فیکسچر است. |
طراحی مدولار اجازه خدمات مستقل و ابزاری{0}}درایور یا ماژولهای LED را میدهد. |
|
طول عمر سیستم پیش بینی شده (L90/B50) |
معمولاً 50،{1}}،000 ساعت در شرایط ایده آل. |
به دلیل بهبود قابل توجه شرایط عملیات حرارتی، می تواند به طور قابل اعتماد ۱۰۰،000+ ساعت را پخش کند. |
2. چه ویژگیهای ایمنی و عملکردی یک سیستم روشنایی مدرن و منطبق با کد-را تعریف میکند؟
فراتر از ارائه روشنایی کارآمد، امکانات صنعتی و تجاری مدرن نیازمند سیستم های روشنایی هستند که تداوم عملیات و ایمنی پرسنل را تضمین می کند. قطع برق غیرمنتظره در الفمرکز توزیعیاتاسیسات تولیدیمی تواند منجر به شرایط خطرناک، توقف تولید و ضرر مالی قابل توجهی شود. تجزیه و تحلیل شده استچراغ لامپ بالااین نیاز حیاتی را با ترکیب یکپارچه برطرف می کندمنبع تغذیه اضطراری(باتری پشتیبان) در یک محفظه اختصاصی در بالای محفظه اصلی، که توسط aپوشش محافظ برق. این عملکرد داخلی-منبع برق اضطراری (UPS) تعویض خودکار باتری را در هنگام قطع برق تضمین میکند، روشنایی خروجی منطبق با کد{2} فوری را ارائه میکند یا حداقل سطوح روشنایی ایمن را برای روشهای خاموش کردن منظم، همانطور که توسط استانداردهایی مانند NFPA 101 تصریح شده است، تضمین میکند.کد ایمنی جان. این ادغام پیچیدگی و هزینه اضافی نصب واحدهای روشنایی اضطراری جداگانه را نفی می کند.
علاوه بر این، طراحی شامل مقرراتی برای کنترل هوشمند است. الفسنسور نور(به عنوان مثال، برای اشغال یا برداشت در روز) را می توان بر روی آن نصب کردصفحه پوشش، راهبردهای صرفه جویی خودکار انرژی-را فعال می کند. راوسایل روشنایی در ارتفاع بالامی تواند در مناطق خالی یا زمانی که نور محیط کافی تشخیص داده شود، کم نور یا خاموش شود. بر اساس یافتههای کنسرسیوم DesignLights (DLC)، افزودن چنین کنترلهای روشنایی شبکهای (NLC) به محفظههای LED بالا میتواند به طور متوسط به دست آورد.47٪ صرفه جویی در انرژی اضافیعلاوه بر کارایی ذاتی خود LED ها. حق اختراع همچنین یک داخلی را مشخص می کندسوئیچ DIPاز طریق یک پورت مهر و موم شده قابل دسترسی است که امکان تنظیم میدانی پارامترهای عملیاتی مانند دمای رنگ همبسته (CCT) و توان خروجی را فراهم می کند. این به مدیران تسهیلات انعطافپذیری قابلتوجهی برای تنظیم نور برای کارهای خاص-مانند کار مونتاژ دقیق در مقابل ذخیرهسازی عمومی-بدون نیاز به تغییرات سختافزاری یا برنامهریزی مجدد پیچیده ارائه میدهد.
3. اصول طراحی ارگونومیک چگونه نصب، نگهداری و هزینه کل مالکیت را تسهیل می کند؟
چالش های لجستیکی و مالی نصب و نگهداریصنعتیچراغ های LED با فاصله بالا نصب شده در ارتفاعات قابل توجه (مثلاً 10{4}}15 متر) بخش عمده ای از هزینه چرخه عمر آنها را تشکیل می دهد. طراحی پتنت قابلیت سرویس دهی را از طریق چندین ویژگی کاربر محور اولویت بندی می کند. راصفحه لنز، که برای حفظ بازده نوری به تمیز کردن دوره ای نیاز دارد، به ویژه در محیط های گرد و غبار، از یکابزار-اتصال مناسب کمتر-. این مکانیسم استفاده می کنداولین بلوک های تعاملوگیره هاکه به طور ایمن با پریزهای مربوطه روی محفظه جفت می شود و امکان برداشتن و نصب مجدد سریع بدون پیچ یا ابزار را فراهم می کند و زمان خرابی تعمیر و نگهداری و هزینه های کار مرتبط را به شدت کاهش می دهد.

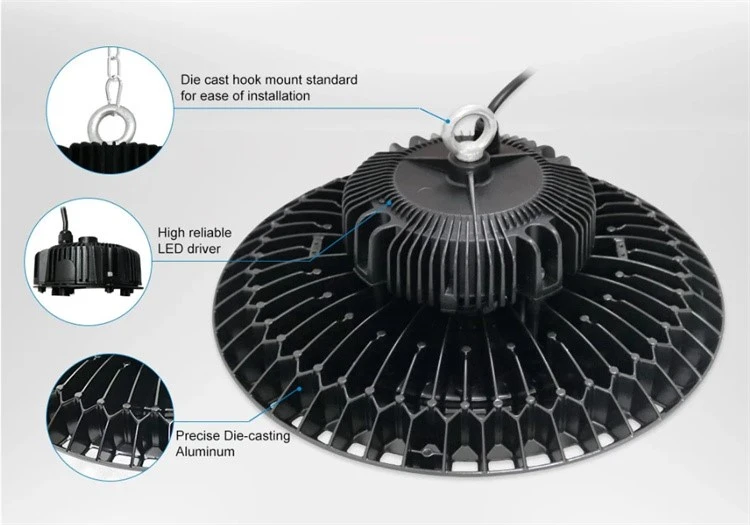

این لامپ راه حل های نصب همه کاره را برای سازگاری با شرایط ساختاری مختلف ارائه می دهد: سادهقلاب تعلیقبرای نصب شبکه یا مقاومبراکت و صفحه ثابتمونتاژ برای اتصال مستقیم ایمن به سطوح یا خرپاها. در داخل، اجزای حیاتی در برابر ارتعاشات صنعتی ایمن شده اند. اصلیمنبع تغذیهنه تنها توسط مسکن بلکه توسط aنوار فشرده سازی محدودکه فشار مثبت رو به پایین اعمال می کند و دستگاه را قفل می کندستون های ثابتدر داخل حفره این تثبیت مکانیکی از شل شدن کانکتور جلوگیری میکند-که یک نقطه رایج خرابی در محیطهایی با لرزش ماشینهای سنگین است. برای افسران تدارکات در حال ارزیابیراه حل های روشنایی کارخانه، این هوشمندی طراحی مستقیماً به کاهش هزینههای نصب، کاهش خطر در طول تعمیر و نگهداری و افزایش قابلیت اطمینان سیستم-درازمدت منجر میشود.
جدول 2: مشخصات عملکرد و انطباق برای روشنایی صنعتی High Bay
|
پارامتر فنی و ایمنی |
استاندارد صنعت / مشخصات هدف |
پیاده سازی از طریق طراحی پیشرفته (به عنوان مثال، CN222142773 U) |
|---|---|---|
|
اثربخشی نورانی |
150 - 200 لومن در هر وات (Lm/W) برای وسایل درجه یک. |
راندمان بالا در طول عمر به دلیل مدیریت حرارتی برتر حفظ می شود. |
|
شاخص رندر رنگ (CRI) |
CRI بزرگتر یا مساوی 80 (Ra)؛ بزرگتر یا مساوی 90 برای نواحی وظایف بصری حیاتی. |
شرایط حرارتی پایدار از رانش CRI و CCT جلوگیری می کند و کیفیت نور ثابت را تضمین می کند. |
|
رتبه بندی حفاظت از ورود (IP). |
حداقل IP65 برای محیط های صنعتی (محافظت از گرد و غبار-در برابر جت های آب). |
محفظه های مهر و موم شده، واشرها و یک پورت اشکال زدایی مهر و موم شده باصفحه پوششحفظ یکپارچگی IP |
|
IK Impact Rating |
IK08 یا IK10 برای مناطق-پرخطر. |
قویمحفظه آلیاژ آلومینیوم ریختگی-مقاومت بالایی در برابر ضربه فیزیکی ایجاد می کند. |
|
ضریب توان (PF) |
>0.90 برای بهره وری انرژی و کاهش کرنش شبکه. |
طراحی درایور مجزا و با کیفیت بالا معمولاً از تصحیح ضریب توان فعال (PFC) استفاده میکند. |
|
اتصال-به-مقاومت حرارتی محیط (Rθj-a) |
تا حد امکان پایین < 5 درجه / W عالی است. |
مسیرهای حرارتی ایزوله و طراحی بهینه باله یک Rθj-a بسیار کم اثربخش را به همراه دارد. |
|
مدت زمان روشنایی اضطراری |
حداقل 90 دقیقه در سطوح نور مورد نیاز (به ازای NFPA 101، IBC). |
یکپارچه شده استبسته باتری سرب{0}}اسید یا لیتیوم مهر و موم شدهزمان اجرای اضطراری مطابق با کد- را ارائه می دهد. |
|
پروتکل های کنترل روشنایی |
پشتیبانی از استانداردهای 0-10V، DALI-2 یا بی سیم (Zigbee 3.0، Bluetooth Mesh). |
درایور طراحی شده برای کاهش نور و سازگاری با سنسورهای خارجی و سیستم های مدیریت ساختمان. |
مشکلات رایج صنعت و راه حل های استراتژیک
مشکل 1: استهلاک زودرس لومن و خرابی فیکسچر به دلیل اتلاف حرارت ناکافی.
راه حل:مشخص کنیدچراغ های خلیج بالاکه از a استفاده می کنندطراحی حرارتی بخش بندی شده، جداسازی فیزیکی درایور LED از آرایه LED. ثابت شده است که این معماری پایین تر استدمای اتصال LED، که مهمترین عامل در دستیابی به طول عمر L90 منتشر شده (اغلب 100،000+ ساعت) و جلوگیری از تغییر یا خرابی زودرس رنگ است.
مشکل 2: ریسک عملیاتی بالا و هزینه ناشی از فعالیت های تعمیر و نگهداری در ارتفاعات قابل توجه.
راه حل:وسایلی را که برای دسترسی آسان و آسان{0}}در سطح زمین قابل سرویس دهی یا ابزار- طراحی شده اند، اولویت بندی کنید. ویژگی های کلیدی عبارتند ازدرایورهای مدولارکه بدون جدا کردن فیکسچر قابل تعویض است وsnap{0}}سیستمهای لنز مناسبکه امکان تمیز کردن سریع را فراهم می کند. این رویکرد نیاز به سکوهای کاری هوایی گران قیمت (AWPs) را به حداقل می رساند و زمان توقف تاسیسات را کاهش می دهد.
مشکل 3: خطرات ایمنی و اختلال در عملیات در هنگام قطع برق.
راه حل:پیاده سازی کنیدلامپهای اضطراری با{0} یکپارچه شده و دارای باتریهای اضطراری. این امر روشنایی خودکار را برای خروج ایمن تضمین میکند و میتواند روشنایی وظایف حیاتی را فراهم کند تا امکان خاموشی منظم فرآیند را فراهم کند و ایمنی و انعطافپذیری کلی تسهیلات را فراتر از حداقل نیازهای چراغهای اضطراری مستقل افزایش دهد.
مشکل 4: نور غیر قابل انعطاف برای استفاده از فضاهای چندگانه و وظایف در حال تکامل.
راه حل:وسایلی را با{0} قابلیتهای هوشمند داخلی نصب کنید. از حسگرهای اشغال و نور یکپارچه برای صرفه جویی در انرژی خودکار استفاده کنید. برای حداکثر سازگاری، چراغ های روشنایی را انتخاب کنیدزمینه-CCT قابل انتخاب(از طریق سوئیچهای DIP) یا طیف سفید قابل تنظیم دیجیتالی، که به محیط روشنایی اجازه میدهد برای فعالیتها، شیفتها یا ابتکارات{0}}بهینهسازی کارگران مختلف بهینه شود.
مشکل 5: مصرف انرژی راکد با وجود کارایی LED، به دلیل عدم کنترل.
راه حل:فراتر از پایه حرکت کنیدمقاوم سازی LEDبه aسیستم روشنایی متصل. از قابلیت کنترل ذاتی دستگاه برای پیادهسازی منطقهبندی، زمانبندی زمانی و برداشت نور روز از طریق یک شبکه متمرکز استفاده کنید. مطالعات، از جمله مطالعات DLC، تأیید میکند که چنین استراتژیهایی میتوانند مصرف انرژی روشنایی را تا ۵۰٪ یا بیشتر در مقایسه با سیستمهای LED همیشه روشن و کنترلنشده کاهش دهند.
نتیجه گیری
معاصرنور خلیج بالااز یک روشن کننده ساده به یک سیستم ساختمانی پیچیده و هوشمند تبدیل شده است که برای ایمنی، کارایی و بهره وری یکپارچه است. اصول مهندسی که در پتنت CN222142773 U{2}} مثال زده شده استمدیریت حرارتی بخش برای طول عمر بی نظیر, برق اضطراری یکپارچه برای عملکرد نادرست{0}}ایمن، وطراحی ارگونومیک برای تعمیر و نگهداری ساده-نشان دهنده معیار روشنایی صنعتی مدرن است. برای حرفه ای هایی که وظیفه نورپردازی انبارها، تولید کفپوش ها، امکانات ورزشی، و سایر کاربردهای{2}}بالا را دارند، سرمایه گذاری در وسایلی که این پیشرفت ها را در بر می گیرد بسیار مهم است. چنین راه حل هایی نه تنها بهره وری انرژی و کیفیت نور استثنایی را ارائه می دهند، بلکه مزایای عملیاتی ملموسی را از طریق افزایش قابلیت اطمینان، ایمنی و کاهش هزینه کل مالکیت ارائه می دهند و پایه ای ثابت برای هر تأسیسات صنعتی یا تجاری در آینده ایجاد می کنند.
مراجع و استنادها
ANSI/IES RP-7-20،"عمل توصیه شده برای روشنایی تاسیسات صنعتی"، انجمن مهندسی روشنایی. (دستورالعمل های جامعی برای سطوح روشنایی، یکنواختی و وظایف بصری در محیط های صنعتی ارائه می دهد).
کنسرسیوم DesignLights (DLC)،"نیازهای فنی و صرفه جویی در کنترل روشنایی شبکه ای"، 2023. (داده های معتبری در مورد صرفه جویی افزایشی انرژی قابل دستیابی با افزودن کنترل ها به سیستم های روشنایی LED در کاربردهای تجاری و صنعتی ارائه می دهد).
NFPA 101، کد ایمنی جان، انجمن ملی حفاظت از آتش. (استاندارد معیار برای حداقل الزامات برای طراحی روشنایی خروج اضطراری و مدت زمان).
پتنت CN222142773 U،"نور جدید خلیج بزرگ"، شرکت فناوری اپتوالکترونیک شنژن Xinshengyang (2024). (سند ثبت اختراع اولیه که جزئیات طراحی بخشبندی شده، یکپارچهسازی برق اضطراری و ویژگیهای تعمیر و نگهداری کمتر ابزار را نشان میدهد).
حاشیه نویسی ها
طول عمر L90/B50:یک متریک استاندارد طول عمر LED.L90نقطه ای را نشان می دهد که در آن لامپ 90 درصد از نور اولیه خود را حفظ می کند.B50نشان دهنده زمانی است که 50 درصد از جامعه نمونه شکست نخورده اند. رتبه بندی L90/B50 100000 ساعتی نشان دهنده قابلیت اطمینان بلند مدت- بالا در شرایط مشخص است.
دمای اتصال (Tj):دما در محل اتصال p{0}}n نیمه هادی در یک تراشه LED. این عامل مهمی است که بر میزان تخریب شیمیایی در LED تأثیر می گذارد و مستقیماً سرعت استهلاک لومن و تغییر رنگی را تعیین می کند. هدف مدیریت حرارتی موثر به حداقل رساندن Tj است.
ضریب توان (PF):عددی بدون بعد بین -1 و 1 که نشان دهنده بازدهی است که با آن جریان به کار مفید (نور) تبدیل می شود. PF > 0.9 نشاندهنده راندمان بالا است و تقاضای توان راکتیو در شبکه برق را کاهش میدهد، که اغلب منجر به مشوقهای مفید میشود.
سوئیچ DIP (سوئیچ بسته دو خطی-):یک آرایه سوئیچ دستی که برای پیکربندی سخت افزار استفاده می شود. در نورپردازی، امکان تنظیم پارامترهایی مانند منحنی های کم نور، انتخاب CCT یا کنترل آدرس های سیستم را بدون نرم افزار فراهم می کند.
رتبه بندی IK (علامت گذاری حفاظتی بین المللی):درجه بندی تعریف شده توسط IEC 62262 که درجه حفاظت ارائه شده توسط محفظه ها در برابر ضربه های مکانیکی خارجی را مشخص می کند. IK08 به معنی محافظت در برابر 5 ژول انرژی ضربه (معادل 1.7 کیلوگرم جرم کاهش یافته از 29 سانتی متر) است.
