کنترل روشنایی DALI

کنترل روشنایی DALI: راهنمای کامل

DALI (رابط روشنایی آدرس پذیر دیجیتال) یک پیشرفت قابل توجه در فناوری کنترل روشنایی است. به عنوان یک استاندارد باز و مستقل از سازنده{1}}، کنترل دیجیتال پیچیده ای را در عین حفظ نصب و پیکربندی ساده ارائه می کند. این پروتکل به انتخاب ارجح برای فضاهای تجاری، مکان های پذیرایی، و پروژه های مسکونی بزرگ که به دنبال راه حل های روشنایی هوشمند هستند تبدیل شده است.

آشنایی با فناوری DALI

DALI یک پروتکل ارتباطی دیجیتال دو طرفه است که به طور خاص برای سیستم های کنترل روشنایی در اتوماسیون ساختمان طراحی شده است. برخلاف روش‌های کنترل یک‌طرفه سنتی، DALI ارتباط دو طرفه بین کنترل‌کننده‌ها و دستگاه‌های روشنایی فردی را امکان‌پذیر می‌کند. این اجازه می دهد تا نه تنها دستورات ارسال کنید، بلکه به روز رسانی وضعیت و اطلاعات تشخیصی را از هر دستگاه متصل دریافت کنید.

این پروتکل به عنوان پیشرفتی در رابط سریال دیجیتال Tridonic ایجاد شد و به یک استاندارد بین‌المللی (IEC 62386) تبدیل شد که سازگاری بین تولیدکنندگان و نصب‌های{1}}آینده را تضمین می‌کند.

مزایای کلیدی سیستم های DALI

انعطاف پذیری بی نظیر
معماری آدرس پذیر DALI امکان کنترل انفرادی حداکثر 64 دستگاه را در یک اتوبوس واحد فراهم می کند. گروه‌ها و صحنه‌های نورپردازی را می‌توان از طریق نرم‌افزار بدون سیم‌کشی مجدد فیزیکی پیکربندی کرد و آن را برای فضاهایی با نیازهای متغیر ایده‌آل می‌کند.

نصب ساده شده
سیستم استاندارد دو{0}سیم باس پیکربندی های سیم کشی پیچیده را حذف می کند. نصب کنندگان نیازی به دانستن چیدمان نور نهایی در حین نصب ندارند، زیرا آدرس دهی و گروه بندی پس از نصب فیزیکی به صورت دیجیتالی انجام می شود.

باز کردن سازگاری استاندارد
DALI به عنوان یک پروتکل خنثی{0}}فروشنده، قابلیت همکاری بین اجزای سازنده‌های مختلف را تضمین می‌کند. این از قفل شدن فروشنده- جلوگیری می‌کند و با حفظ یکپارچگی سیستم، دسترسی به قیمت‌های رقابتی را فراهم می‌کند.

نظارت و کنترل جامع
مدیران تأسیسات از نظارت{0}}زمان واقعی تجهیزات تکی بهره می‌برند که امکان تعمیر و نگهداری پیش‌بینی و شناسایی سریع خطا را فراهم می‌کند. ردیابی مصرف انرژی و برنامه های روشنایی خودکار راندمان عملیاتی را بیشتر افزایش می دهد.

معماری مقیاس پذیر
از نصب‌های یک-اتاقی گرفته تا مجتمع‌های چند ساختمانی، DALI بدون دردسر مقیاس می‌شود. چندین اتوبوس DALI را می توان با هم شبکه کرد تا سیستم های مدیریت روشنایی جامع را برای هر مقیاسی از پروژه ایجاد کند.

اجزای سیستم و معماری

سازه اتوبوس DALI
ستون فقرات هر تاسیسات DALI گذرگاه دو سیم- آن است که هم برق و هم ارتباطات دیجیتال را حمل می کند. این گذرگاه ولتاژ پایین-تمام اجزای سیستم را به هم متصل می‌کند:

دنده کنترل (درایورهای LED، بالاست)

دستگاه های ورودی (حسگرها، سوئیچ ها)

کنترل کننده های برنامه

طرح آدرس دهی
هر دستگاه در گذرگاه DALI یک آدرس منحصر به فرد (1-64) دریافت می کند، در حالی که می توان گروه هایی را برای کنترل چندین دستگاه به طور همزمان تعریف کرد. دستورات پخش همچنین می توانند در صورت نیاز به تمام دستگاه های موجود در اتوبوس آدرس دهی کنند.

گزینه های کنترل
DALI از رابط های کنترل متنوعی پشتیبانی می کند:

دیمرها و کلیدهای دیواری-

سنسور اشغال و نور روز

نرم افزار مدیریت متمرکز

ادغام با سیستم های اتوماسیون ساختمان

رابط های مبتنی بر وب{0} و موبایل

نصب و پیکربندی

سادگی سیم کشی
توپولوژی باس دو سیمه به طور قابل توجهی پیچیدگی نصب را در مقایسه با سیستم های کنترل روشنایی معمولی کاهش می دهد. کابل استاندارد ولتاژ پایین-بدون نیاز به محافظ خاصی، بین دستگاه‌ها در پیکربندی زنجیره‌ای اجرا می‌شود.

فرآیند راه اندازی
پس از نصب فیزیکی، پیکربندی سیستم از طریق نرم افزار انجام می شود:

آدرس دهی و شناسایی دستگاه

تکلیف گروهی

برنامه نویسی صحنه

کنترل نقشه دستگاه

تایید و تست سیستم

این راه اندازی دیجیتال امکان پیکربندی مجدد آسان را با تکامل نیازهای فضایی بدون نیاز به تغییرات فیزیکی در نصب فراهم می کند.

قابلیت های یکپارچه سازی

سیستم های اتوماسیون ساختمان
DALI به طور یکپارچه با پلتفرم های مدیریت ساختمان اصلی از جمله Lutron، KNX و BACnet ادغام می شود. این امکان کنترل یکپارچه روشنایی را در کنار سیستم های HVAC، امنیت و سایر سیستم های ساختمانی فراهم می کند.

تنظیمات ترکیبی
ترکیب DALI با سایر پروتکل های کنترلی می تواند عملکرد و هزینه را بهینه کند. سناریوهای رایج ادغام عبارتند از:

DALI برای کنترل روشنایی با KNX برای مدیریت کلی ساختمان

پسوندهای بی سیم RF برای برنامه های مقاوم سازی

اتصال پلت فرم IoT برای مدیریت مبتنی بر ابر{0}}

سناریوهای کاربردی

دفاتر تجاری

کنترل روشنایی فضای کار فردی

پیش تنظیم صحنه اتاق جلسه

اتوماسیون راهرو و محوطه مشترک

مدیریت انرژی از طریق اشغال و برداشت در روز

محیط های خرده فروشی

برجسته سازی انعطاف پذیر کالا

تنظیم نور فصلی

اتوماسیون ساعت کاری

بهینه سازی مصرف انرژی

مکان های مهمانداری

صحنه های نورپردازی اتاق مهمان

نورپردازی فضای عمومی

کنترل محیط رستوران و بار

برنامه‌های{0}روشنایی گسترده تأسیسات

تاسیسات صنعتی

کنترل منطقه روشنایی بالا-خلیج

برنامه ریزی تعمیر و نگهداری از طریق نظارت بر استفاده

ادغام روشنایی ایمنی و اضطراری

ردیابی مصرف انرژی

مشخصات فنی

ولتاژ اتوبوس:16 ولت DC (اسمی)

حداکثر دستگاه در هر اتوبوس:64 دنده کنترل + 64 دستگاه های کنترل

سیم کشی:استاندارد دو سیم-، قطبیت- غیر حساس

نرخ داده:1200 باود

طول کابل:حداکثر 300 متر در هر اتوبوس

پیاده سازی محصول

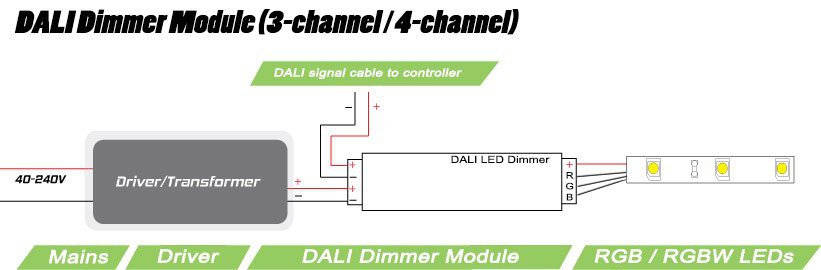

InStyle LED راه حل های جامع DALI از جمله:

گیرنده‌های DALI یک کانال{{0} (ظرفیت 8 آمپر)

کنترلرهای DALI چند کاناله (پیکربندی 4×5A)

دیمرهای دیواری-و پانل های رابط

اجزای یکپارچه سازی سیستم

آینده-طراحی اثبات

تکامل مداوم DALI ارتباط مداوم را تضمین می کند:

DALI-2 قابلیت همکاری را افزایش می دهد و انواع دستگاه های جدیدی را اضافه می کند

گزینه های DALI بی سیم انعطاف پذیری را برای پروژه های مقاوم سازی افزایش می دهد

قابلیت های یکپارچه سازی اینترنت اشیا همچنان در حال گسترش است

پذیرش رو به رشد تولید کننده اکوسیستم را تقویت می کند

نتیجه گیری

DALI نشان دهنده تعادل بهینه بین کنترل پیچیده روشنایی و اجرای عملی است. رویکرد استاندارد باز آن، همراه با قابلیت‌های دیجیتال قوی و نصب ساده، آن را به انتخابی منطقی برای پروژه‌هایی تبدیل می‌کند که نیازمند مدیریت روشنایی مطمئن، مقیاس‌پذیر و آینده{1}} هستند.

چه اجرای کنترل روشنایی اولیه در یک دفتر کوچک و چه طراحی یک استراتژی جامع اتوماسیون ساختمان، DALI پایه فنی و انعطاف پذیری را برای پاسخگویی به نیازهای فعلی و چالش های آینده در طراحی روشنایی هوشمند فراهم می کند.
